在轨道交通车辆制造中，端部底架作为车体结构的“脊梁”，其制造精度直接决定了车辆的安全性能与运行平稳性。然而，由于端部底架具有尺寸庞大、焊缝密集、内部结构复杂等特点，传统固定式三坐标测量机往往难以兼顾现场适配性与测量覆盖面。便携式关节臂三坐标测量机凭借其高柔性、高精度及数字化输出等优势，正成为解决端部底架质控难题的关键工具。
为什么端部底架需要更灵活的测量手段?
端部底架通常承担着安装车钩、缓冲器及防撞吸能装置的核心功能。若关键部位（如安装孔系、配合面）的加工偏差超出设计要求，会引发装配干涉或受力不均，直接影响整车安全性。针对端部底架，常见的测量痛点与需求包括：
1.内部复杂孔系与安装面：底架内部空间狭小，传统的卡尺、千分尺难以完整评估孔的同轴度、位置度及孔距等三维关系。
2.焊接变形与外形评估：焊接产生的局部凸起、凹陷或扭曲需要精准数据进行外形评估，常规手段难以实现全覆盖。
3.现场检测需求：底架体积大、重量重，搬运至固定实验室不仅耗时耗力，还极易在吊装过程中产生二次变形。
因此，现场可移动、能够完成综合测量的关节臂三坐标测量机，已成为实现测量能力与应用场景科学平衡的关键设备。
关节臂在端部底架测量中的核心技术能力
1.使用便携，到件即测，减少搬运

关节臂三坐标测量机支持在焊装线、总装位或现场维护点直接建立坐标系。这种“工件不动，设备动”的模式，彻底减少了大件搬运带来的二次变形与时间成本，真正实现了“现场即实验室”。

2.各关节操作灵活，无死角测量
凭借多自由度旋转关节结构，可轻松探入端部底架的深处、内腔等隐蔽部位，对关键特征进行全方位测量，彻底消除测量盲区。
3.数据化输出与工艺闭环
系统可直接生成三维模型与偏差色谱图，直观展示超差区域。这不仅便于质量追溯，更能反向指导焊接参数的调整与工装夹具的优化，实现从“事后检验”到“过程控制”的闭环管理。
实际应用场景与案例
关节臂三坐标测量机的价值覆盖了端部底架制造的全生命周期，在多个关键场景中构建技术支撑体系：
1.焊装线在线检验

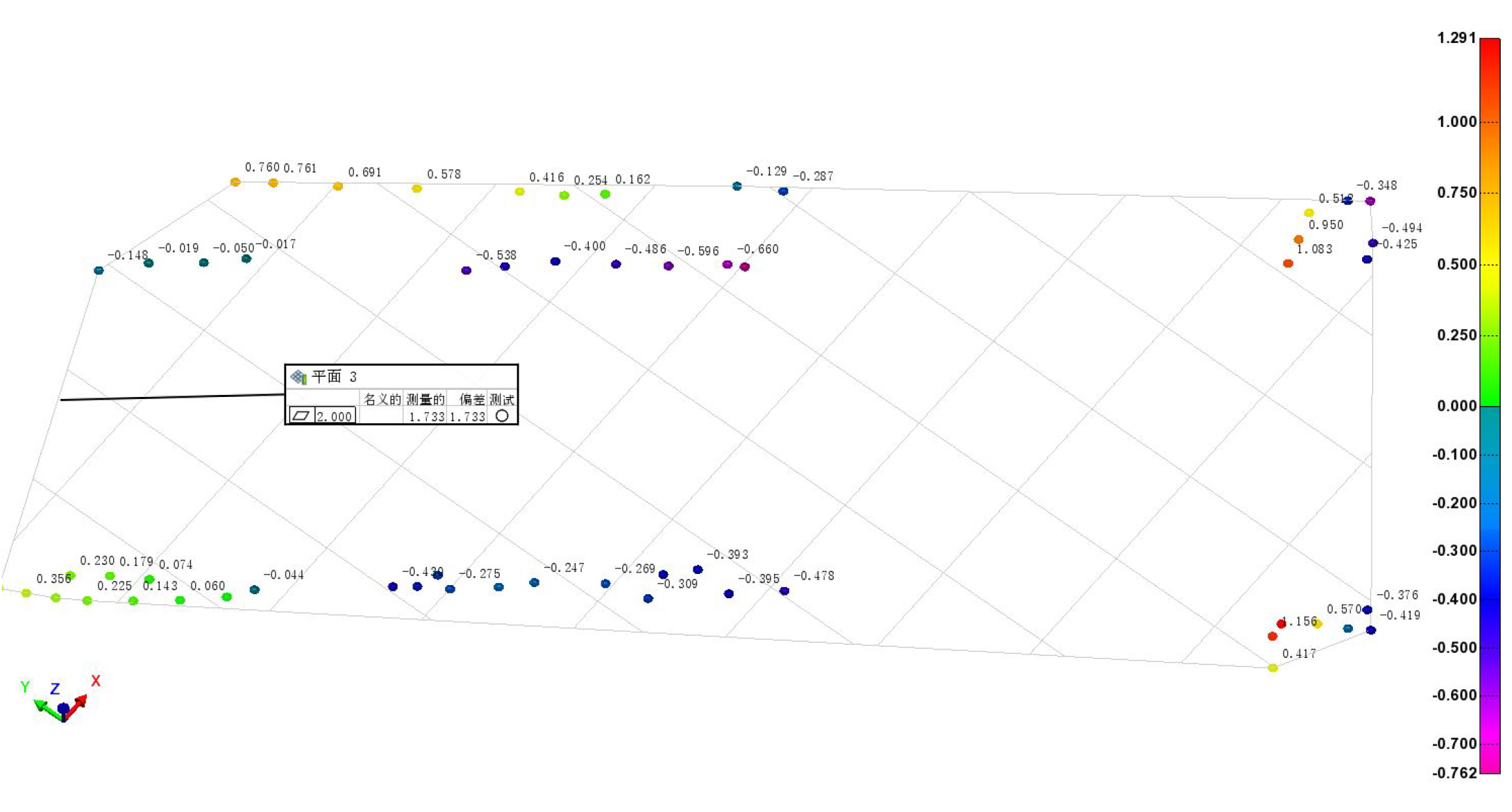

在焊后第一时间判断底架关键平面的平面度与孔系位置度。一旦发现尺寸超差，系统立即通过三维色谱图，指导工人当场进行校形，提前介入减少后续返修量。

如下图：

2.总装位的配合校核

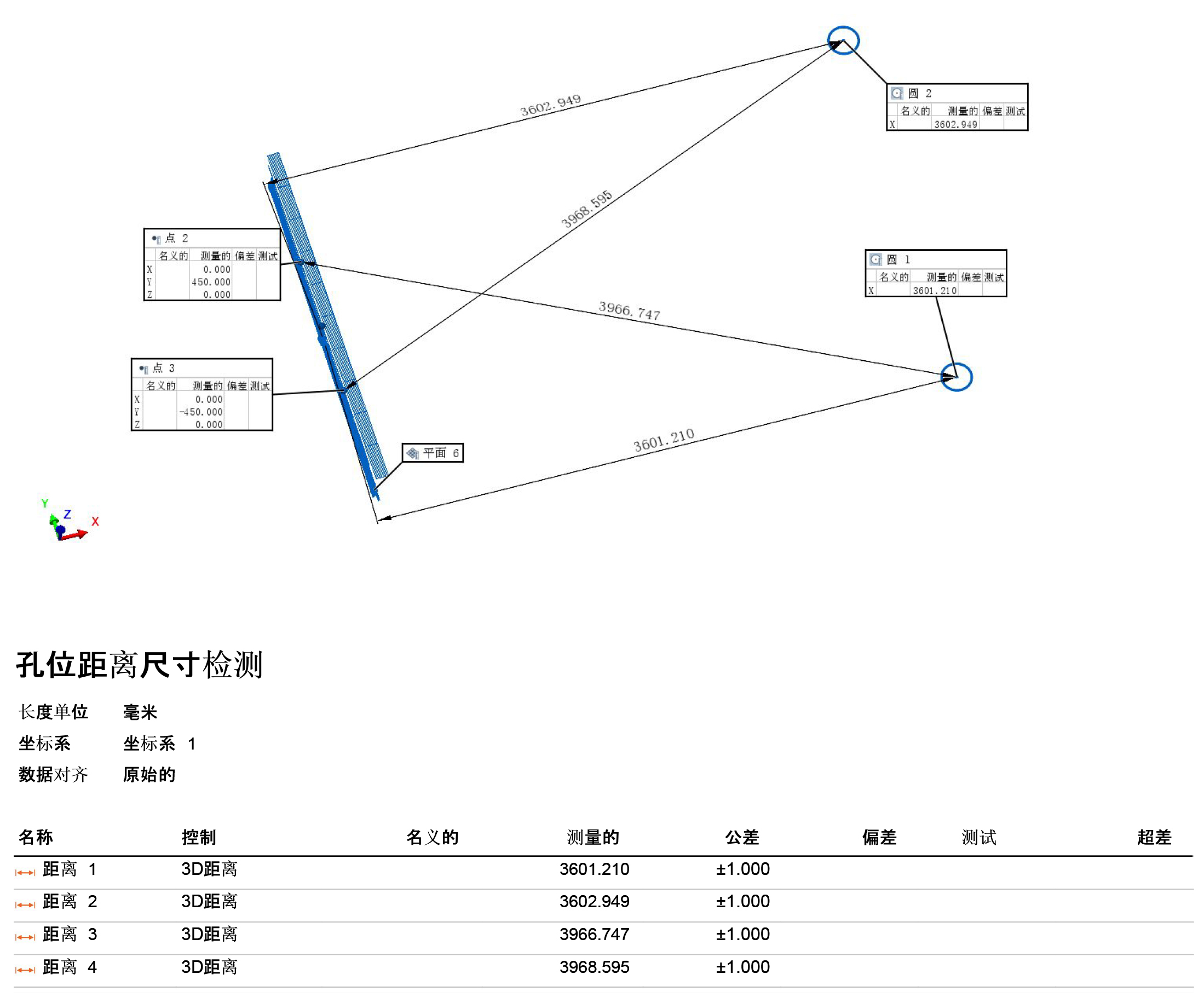

在总装位置核查底架与车体其他模块的对接孔位，确保装配间隙均匀，降低装配过程中的试合次数，避免因强行装配导致的内应力残留。
常见问题解答（FAQ）
Q：端部底架内部死角如何用三坐标测量？
A：使用关节臂三坐标配合加长杆或蓝色激光扫描测头，可轻松探入底架内部隐蔽区域，对深孔、盲孔及复杂曲面进行高精度探测，彻底解决传统设备“够不着”的难题。
Q：关节臂三坐标如何帮助减少焊接变形带来的返工？
A：通过在焊接工位进行在线测量，系统能实时生成偏差色谱图，精准定位变形区域。操作人员可快速调整焊接顺序或参数，将质量问题控制住，大幅降低返修成本。

关节臂三坐标测量机在轨道交通端部底架领域提供了一种面向现场的测量与数据化决策手段。对于大尺寸、复杂结构的构件，通过合理的支撑和基准布置，它能够实现对关键尺寸的全面评估，从而为后续工艺调整与装配的可靠性提供关键数据，为行业的数字化转型提供坚实的技术支撑。
