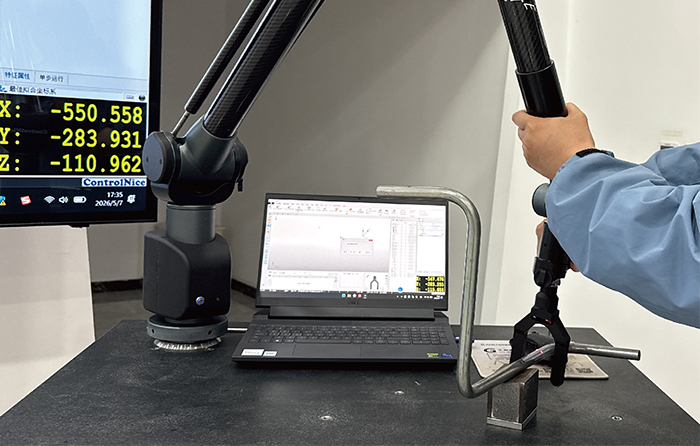

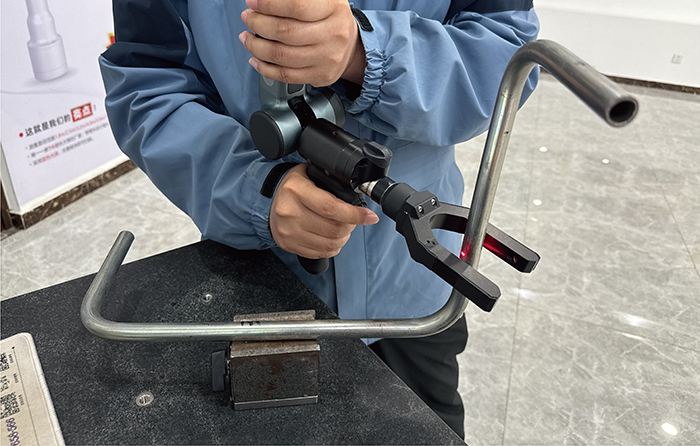

HX系列华夏臂管件激光叉广泛应用于汽车制造、航天航空、工程机械、新能源、轨道交通等行业。HX系列非接触激光叉管件测量系统可以直接安装在管件生产线旁边检测管路、管线、软管等，除了可以提供常规的关节臂各种检测功能之外，还可以提供与弯管设备相匹配的加工参数和合理的修正值数据，供弯管机调整使用，从而大大缩短调整设备所需要的时间，提高产品的合格率。

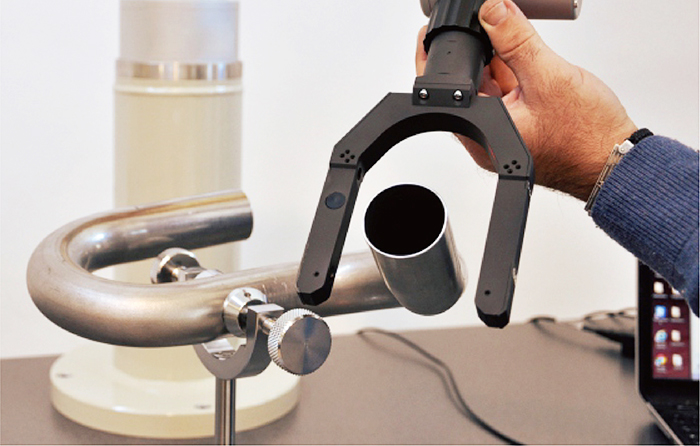

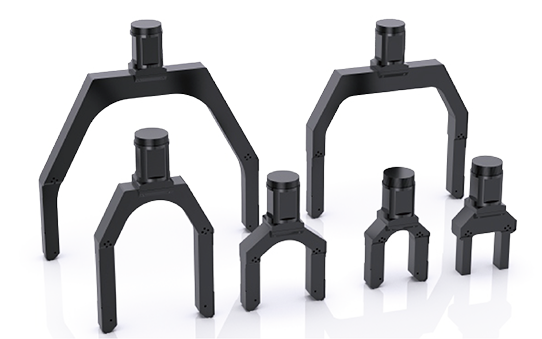

可提供5种尺寸的激光叉：30毫米，50毫米，80毫米，150毫米，200毫米。用非接触激光叉可以测量从1毫米到180毫米直径的管件，更大直径的管件可使用接触式硬测头进行测量。

主要功能

1、三维空间检测：对汽车、飞机、工程机械等领域的油管、弯管进行高精度扫描。

2、生产辅助：可直接在生产线旁检测，提供与弯管设备匹配的加工参数和修正值，帮助调整弯管机，降低废品率。

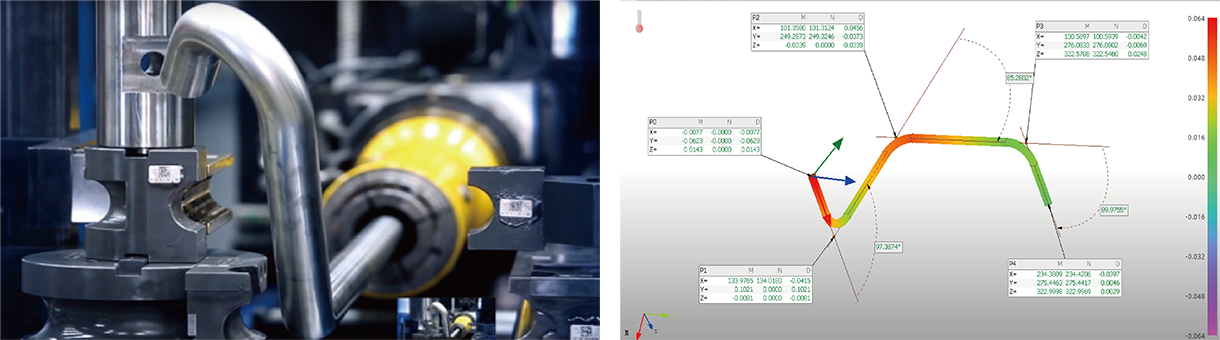

3、数据对比：支持将实测数据与CAD模型对比，生成图文检测报告，判断加工偏差。

CNA 7 测量软件

康卓奈斯CNA7测量软件含曲面CAD检测功能；支持激光叉管件测量功能、激光扫描功能；HX系列华夏臂可兼容第三方的检测软件，包括POLYWORKS、PowerINSPECT等。

弯管检测功能

数据输出

1、图形化表现已测量的管件

2、图形化表现插入到主体(法兰/孔/包括小的支管)中重叠部分

3、在量规内进行手动或自动的管件定位

4、可测量非等弯曲半径和无直段变旋转方向连续弯曲管件

对比和修正

1、可连接到数控弯管机进行对比与修正

2、回弹修正（20-120）

3、对齐：可将测量的实际管件与理论管件坐标对齐进行对比分析生成管件文档

4、极坐标系（YBC的值）
