关节臂测量机赋能水电站液压活塞杆高精度制造

发布时间：2025-12-26　　点击量：5

在水电站工程中，液压活塞杆承担着高负载、长行程、频繁启停的关键任务。液压活塞杆的几何精度对其可靠性和寿命至关重要，稍有误差就可能导致密封失效、偏载磨损或整体停机。便携式关节臂测量机凭借其现场可测、三维可视、数据可追溯的特性，成为水电站液压活塞杆从生产到现场安装检验的关键质量控制工具。

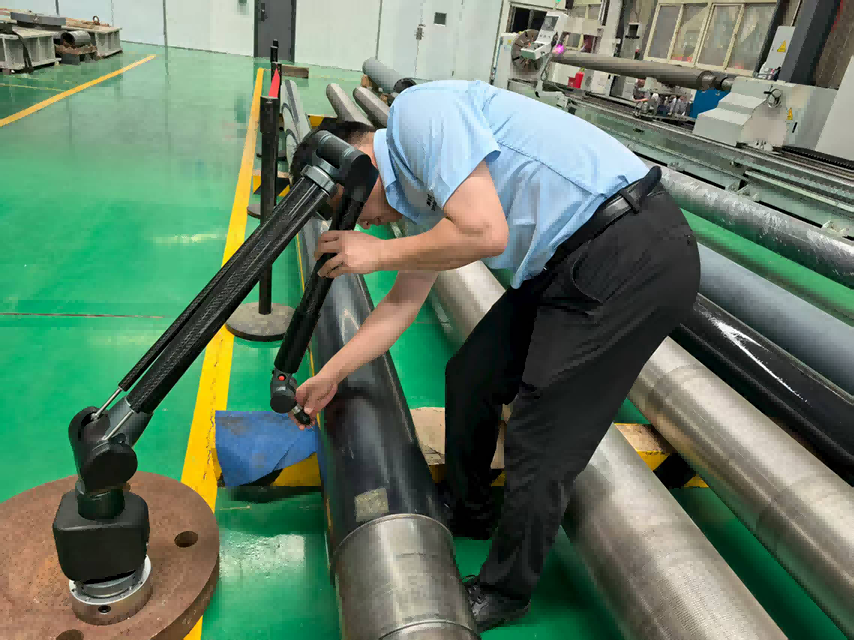

‖图1 技术工程师测量活塞杆

一、直击现场：液压活塞杆在水电站工程中的质量风险
液压活塞杆属于高精度的旋转轴类零部件，其关键几何指标直接关系到水电站设备的安全使用性能，同时活塞杆在制造中各几何指标需求往往相互耦合，难以单独处理：
1.外圆柱尺寸与圆度：一段加工/热处理后易产生微变形，影响密封性和导向性。
2.杆体直线度：长行程活塞杆（常见于大型闸门）对直线度要求高；弯曲会产生卡滞、偏载和振动，导致设备运行不稳定。
3.端面垂直度：端面与轴线不正会导致连接件受力不均、密封面提前失效，影响调节精度与密封性。
4.内孔同轴度/位置度：包括销孔、通孔、内螺纹等关键连接结构，影响装配配合。
5.多段同轴度与跳动：活塞杆各功能段之间必须同轴，否则整机运行将出现偏载和噪音。
传统检测手段（卡尺、千分尺等）通常只能实现单项检测、依赖操作员经验，检测效率低，且无法全面反映形位误差间的协同影响，难以满足现代制造的数字化质量控制需求。
二、技术方案：关节臂测量机如何解决水电站活塞杆的核心问题
关节臂测量机的多维度测量能力
关节臂测量机通过多自由度旋转关节与高精度探头，实现活塞杆复杂几何的快速三维测量，适用于各种车间现场的使用。
具体应用包括：
1.外圆柱测量
对长杆整体圆度波动趋势进行可视化输出。
2.杆体直线度分析
对轴线进行全长拟合，实时判断弯曲趋势。
3.端面、垂直度校核
与主轴建立基准轴线，自动与原始CAD模型进行数据对比。
4.内孔与内圆柱测量
测量内腔、销孔等结构获取孔径、圆度与位置度等关键数据。
关节臂测量机可起到全生命周期质量管控的作用
1.制造阶段：精加工尺寸闭环控制；
2.装配阶段：整体直线度预调。
三、从测量工具到数字化质量平台
关节臂测量系统不仅是一个测量工具，更是集测量、分析、报告、追溯于一体的质量控制平台：
1.支持自动生成检测报告，测量结果可导出为Excel电子表格和HTML格式及多种预定义模板；

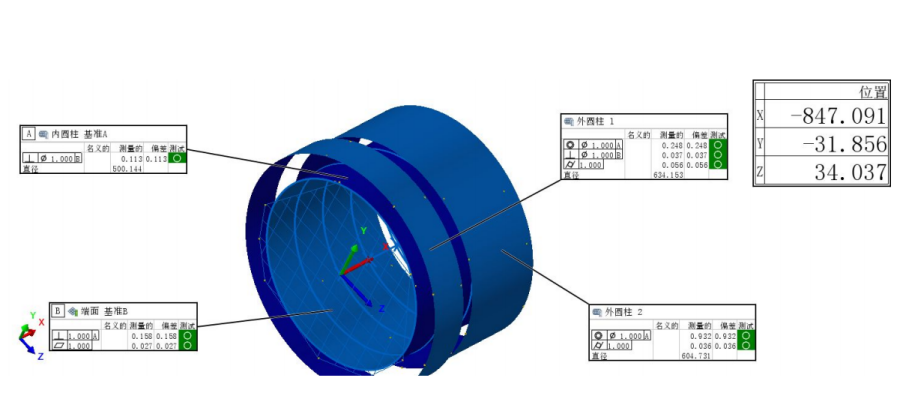

2.可与CAD模型进行直接对比，输出偏差色谱图；
